ПРОИЗВОДСТВО ПО ЗАДАННЫМ ПАРАМЕТРАМ

ООО "Электрощит-К^о" изготавливает продукцию с параметрами, заданными Заказчиком, что дает ряд преимуществ перед другими производителями.

Заказчик получает изделие именно таким, какое необходимо.

Каждое изделие  проходит несколько этапов, что контролируется внедренной на производстве автоматизированной системой контроля, и сопровождается маршрутной картой на каждое изделие.

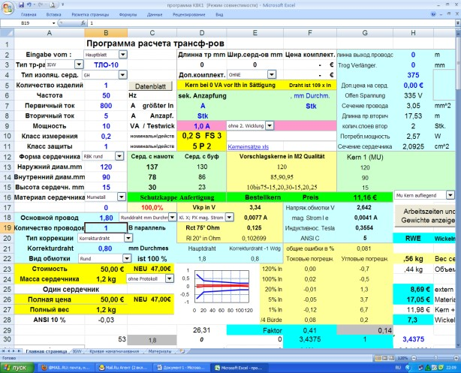

1. Делается расчетная модель трансформатора с требуемыми параметрами и характеристиками в специальной расчетной программе на физическую возможность изготовления.
2. Ведется подбор материалов и комплектации с учетом полученных расчетов.
3. Каждый этап прохождения по участкам производства отмечается в маршрутной карте. в ней же ведутся отметки результатов межоперационного и конечного контроля.

Такой подход к изготовлению серийной продукции позволяет изготовить трансформаторы с идентичными характеристиками как при первичном заказе, так же и при необходимости сделать ЗИП или зделать замену через несколько лет на точно такие же трансформаторы, а так же выполнить заказ, требующий индивидуального проектирования с нестандартным набором характеристик.

Нестандартные параметры для систем требующих индивидуального проектирования;

А) Нормированная погрешность измерения от 0,1% до 200% номинального тока при классе точности 0,2S.

Б) Любое сочетание класса точности (до 0,2S) и нагрузки (от 1 ВА и выше)

В) Высокая термическая стойкость: 40 кА начиная с номинального тока 100 А.

Г) Трансформаторы тока с 5 вторичными обмотками.

Д) Переключение первичного тока ровно на половину (например 150 А и 300 А).

Е) Различные коэффициенты трансформации на измерительных и защитных обмотках;

Ж) Различные отводы во вторичной цепи для объектов, где в дальнейшем предусмотрено изменение мощностей.

З) Сочетание различных значений коэффициента безопасности приборов и предельной кратности.

И) Заданная кривая погрешностей в пределах ГОСТ.

 Пример опорного измерительного трансформатора тока с нестандартными параметрами

ТЛО-10 М7ACЕ-0.2SFS7/0.5FS5/10Р20 /10Р20- 5/20/30/30-1500(2000)-2000-2000-2000/5 У2 а 40 кА

М7 —габарит трансформатора

А — выводные контакты вторичных обмоток на корпусе трансформатора расположены с торца

С — наличие крышки для защиты и пломбирования измерительной  обмотки

Е — c переключением по вторичной обмотке

0,2S — класс точности измерительной вторичной обмотки

FS7 —коэффициент безопасности прибора вторичной обмотки для измерений (стандартное значение коэффициента 10)

0,5 — класс точности измерительной вторичной обмотки

FS5 —коэффициент безопасности прибора вторичной обмотки для измерений (стандартное значение коэффициента 10)

10Р — класс точности защитной вторичной обмотки

20 — номинальная предельная кратность обмотки для защиты (стандартное значение коэффициента 10)

10Р — класс точности защитной вторичной обмотки

20 — номинальная предельная кратность обмотки для защиты (стандартное значение коэффициента 10)

5 — номинальная вторичная нагрузка измерительной вторичной обмотки (стандартное значение  10)

20 — номинальная вторичная нагрузка измерительной вторичной  обмотки (стандартное значение  10)

30 — номинальная вторичная нагрузка защитной вторичной обмотки (стандартное значение  15)

30 — номинальная вторичная нагрузка защитной вторичной обмотки (стандартное значение  15)

1500(2000) —  отпайка на первой измерительной  вторичной обмотке с возможностью переключения  при

изменении номинального первичного тока

2000 —  номинальный первичный ток

5 — номинальный вторичный ток

У — климатическое исполнение

2 — категория размещения

а —уровень изоляции

40 кА — ток односекундной термической стойкости
