Трансформаторы тока ТВ-ЭК М2

Основные особенности данного конструктивного исполнения

Трансформаторы тока ТВ-ЭК М2 используются для установки в токопроводы или шинопроводы. Трансформатор крепиться внутри кожуха токопровода.  Первичной обмоткой данных трансформаторов служит токоведущая шина. Изоляцией служит корпус самого трансформатора, изготовленный из компаунда и изоляция, предусмотренная для первичной обмотки конечного изделия. Выводы вторичных обмоток расположены на корпусе самого трансформатора в соответствии с конструктивными особенностями конечного изделия.

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
Бланк опросного листа Посмотреть Скачать
3D-модель - Скачать
Наименование Значение
Номинальное напряжение, кВ 0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500; 750
Наибольшее рабочее напряжение, кВ 0,72; 3,6; 7,2; 12; 17,5; 24; 26,5; 30; 40; 126; 172; 252; 363; 525; 787
Номинальный первичный ток, А 50; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 3500; 4000; 5000; 6000; 8000; 9000; 10000; 12000; 15000; 18000; 20000; 21000; 22000; 23000; 24000; 25000; 26000; 28000; 30000; 31000; 32000
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50; 60
Число вторичных обмоток до 5
Номинальные вторичные нагрузки cosϕ=0,8
обмотки для измерения, ВА от 1 до 100
обмотки для защиты, ВА от 1 до 100
Номинальный класс точности, согласно ГОСТ 7746
обмотки для измерений 0,2S; 0,2; 0,5S; 0,5; 1; 3
обмотки для защиты 5Р или 10Р
Номинальная предельная кратность Кном вторичной обмотки для защиты от 2 до 50
Номинальный коэффициент безопасности приборов КБном обмотки для измерений от 3 до 50
Ток односекундной термической стойкости, кА, при номинальном первичном токе
I1терм. (min) 100 х I ном
Ток электродинамической стойкости, кА, при номинальном первичном токе
Iдин. 1,8 √2 х I1терм.
Габаритные размеры (Dнар х dвнутр х Н) max. 1400х920х500

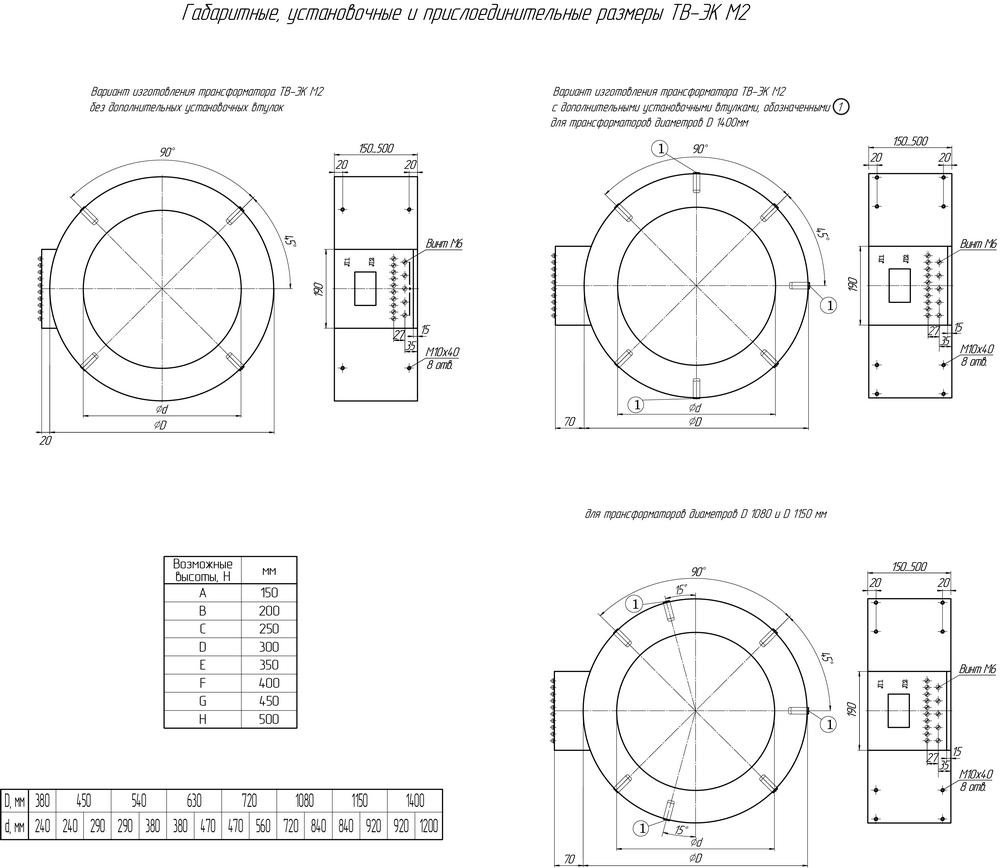

Габаритные размеры
