Трансформаторы тока ТЛП-10-3 М1А

Основные особенности данного конструктивного исполнения

Трансформатор тока ТЛП-10-3 М1А предназначен для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и является комплектующим изделием.

Трансформатор тока обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.

Климатическое исполнение У, УХЛ или Т, категория размещения 2 или 3 по ГОСТ 15150-69.

Варианты исполнения первичных и вторичных обмоток трансформаторов

Исполнение

Описание

C

Наличие крышки для защиты и пломбирования

D

С гибкими выводами вторичных обмоток

Е

С переключением по вторичной обмотке

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
Бланк опросного листа Посмотреть Скачать
3D-модель - Скачать
Наименование Значение
Основные метрологические характеристики
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А* от 300 до 1600
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50; 60
Число вторичных обмоток до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746 5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 5РR; 10РR; TPX; TPY; TPZ; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙А** от 2,5 до 15
Номинальная предельная кратность вторичной обмотки для защиты, Кном от 2 до 30
Номинальный коэффициент безопасности вторичной обмотки для измерений, КБном от 3 до 30
Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более 20
Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более 450
Номинальная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более 100
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности (для трансформаторов классов точности TPY; TPZ; TPX), c 0,04
Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, РХR) от 1/3000 до 1
Основные технические характеристики
Масса, кг, не более до 25
Габаритные размеры (длина × ширина × высота), мм, не более 250х222х314
Средняя наработка до отказа, ч 400000
Средний срок службы, не менее, лет 30



* Для трансформаторов с расширенным диапазоном первичного тока погрешности при
токе 150 и 200 % номинального первичного тока не превышают пределы допускаемых погрешностей для 120 % номинального первичного тока.
** Для классов точности TPX, TPY, TPZ по ГОСТ Р МЭК 61869-2-2015 значения номинальной вторичной нагрузки S2ном пересчитываются по формуле, В·А:


где Rb – номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2-2015;
I2ном – номинальный вторичный ток, А.

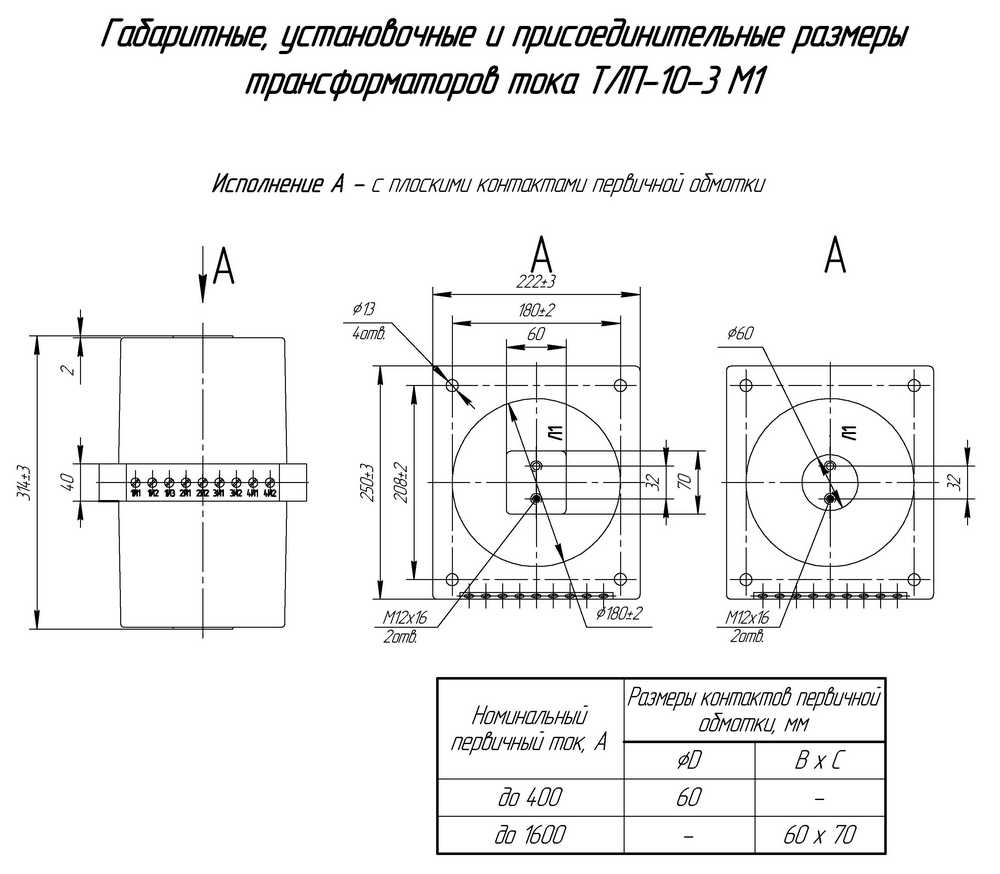

Габаритные размеры
Исполнение Описание
Выводы вторичных обмоток без крышки
C
E
D
