Трансформаторы напряжения ОЛС-ЭК М2

Основные особенности данного конструктивного исполнения

Трансформаторы однофазные силовые ОЛС-ЭК М2 для классов напряжения 6; 10 кВ и номинальной мощностью на ответвлениях 1,25 кВ*А с литой изоляцией не являются средством измерения и предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-10 кВ.

Трансформаторы устанавливаются в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в камеры одностороннего обслуживания (КСО), и является комплектующим изделием.

Климатическое исполнение трансформаторов «У», «УХЛ» или «Т», категории размещения 2 или 3 ГОСТ 15150-69 и ГОСТ 15543.1-89.

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
3D-модель - Скачать
Наименование Значение
Номинальная мощность, кВ*А 1,25
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное напряжение первичной обмотки, кВ 6; 6,3; 6,6 10; 10,5; 11
Номинальный ток первичной обмотки, А 0,22; 0,2; 0,2 0,13; 0,125; 0,12
Номинальное напряжение вторичной обмотки, В**
х-а1 100
х-а2 209
х-а3 220
х-а4 231
Номинальный ток вторичной обмотки, А**
х-а1 12,5
х-а2 5,98
х-а3 5,68
х-а4 5,41
Допустимая перегрузка по току, % 10
Ток холостого хода, А, не более 1,98
Потери холостого хода, Вт, не более 50
Напряжение короткого замыкания, % 5,5
Потери короткого замыкания, Вт, не более 55
Допуски на основные характеристики
на ток холостого хода +30%
на потери холостого хода +15%
на потери короткого замыкания +10%
на напряжение короткого замыкания +10%
Номинальная частота, Гц 50 или 60*
Схема и группа соединения обмоток 1/1-0
Класс изоляции по нагревостойкости В
Масса, кг не более 25
Габаритные размеры, (ДхШхВ) 302х180х270



Для трансформаторов напряжения, предназначенных для поставок на экспорт.
** Предельное отклонение коэффициента трансформации на отпайке 100В ±3%, на остальных ответвлениях ±1%.

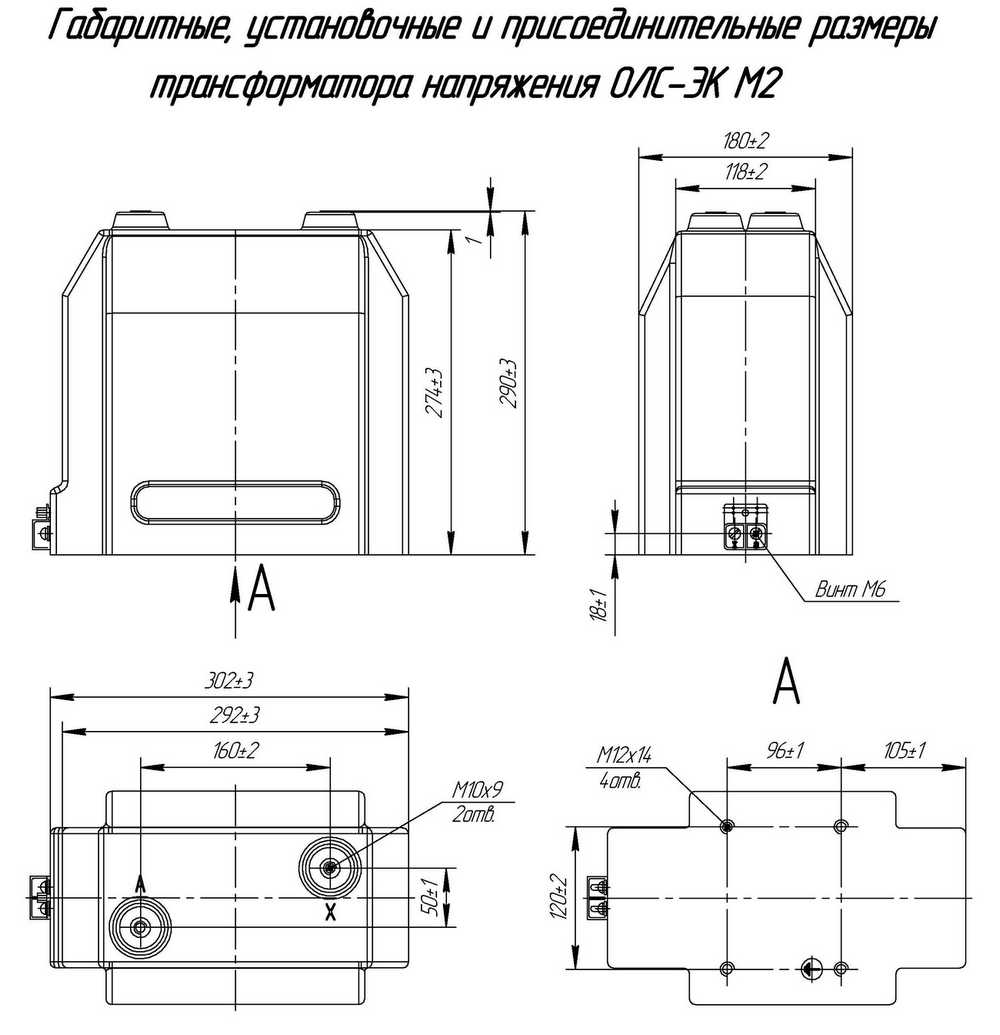

Габаритные размеры
