Трансформаторы напряжения НОЛП-ЭК М2

Основные особенности данного конструктивного исполнения

Трансформаторы НОЛП-ЭК габарита М2 с предохранительным устройством для классов напряжения до 10 кВ  предназначены для работы в системах электроснабжения с изолированной нейтралью, а так же с нейтралью, заземленной через дугогасящий реактор или резистор, в цепях измерения, защиты, автоматики, управления, сигнализации переменного тока частоты 50 и 60 Гц на электрических станциях всех видов, включая атомные электростанции, а также на электроподстанциях энергосистем, промышленных и сельскохозяйственных объектов в составе комплектных распределительных устройствах, камерах КСО, токопроводах генераторного напряжения и напряжения собственных нужд электростанций и подстанций.

Климатическое исполнение трансформаторов напряжения «У», «УХЛ» или «Т», категории размещения 2 или 3 ГОСТ 15150-69 и ГОСТ 15543.1-89.

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
Наименование Значение
Основные метрологические характеристики*
Класс напряжения, кВ от 3 до 10
Наибольшее рабочее напряжение, кВ от 3,6 до 12
Номинальное напряжение первичной обмотки, В от 3000/√3 до 11000
Номинальное напряжение вторичной обмотки, В от 100/3 до 110
Классы точности 0,2; 0,5; 1,0; 3,0; 3Р; 6Р
Число вторичных обмоток до 3
Номинальная мощность вторичной обмотки, В·А**, в классе точности:
0,2 10-50
0,5 20-75
1 50-200
3 150-300
Предельная мощность вне класса точности, В·А 160, 250, 400, 630
Схема и группа соединения обмоток 1/1 - 0
Номинальная частота, Гц 50 или 60
Основные технические характеристики
Масса, кг не более до 30
Габаритные размеры, (ДхШхВ) 302х180х331
Средняя наработка на отказ, ч 400000
Средний срок службы, лет 30



*По требованию заказчика, могут поставляться трансформаторы напряжения с техническими параметрами, отличающимися от приведенных.

** По требованию заказчика, могут поставляться трансформаторы напряжения с двумя вторичными обмотками.

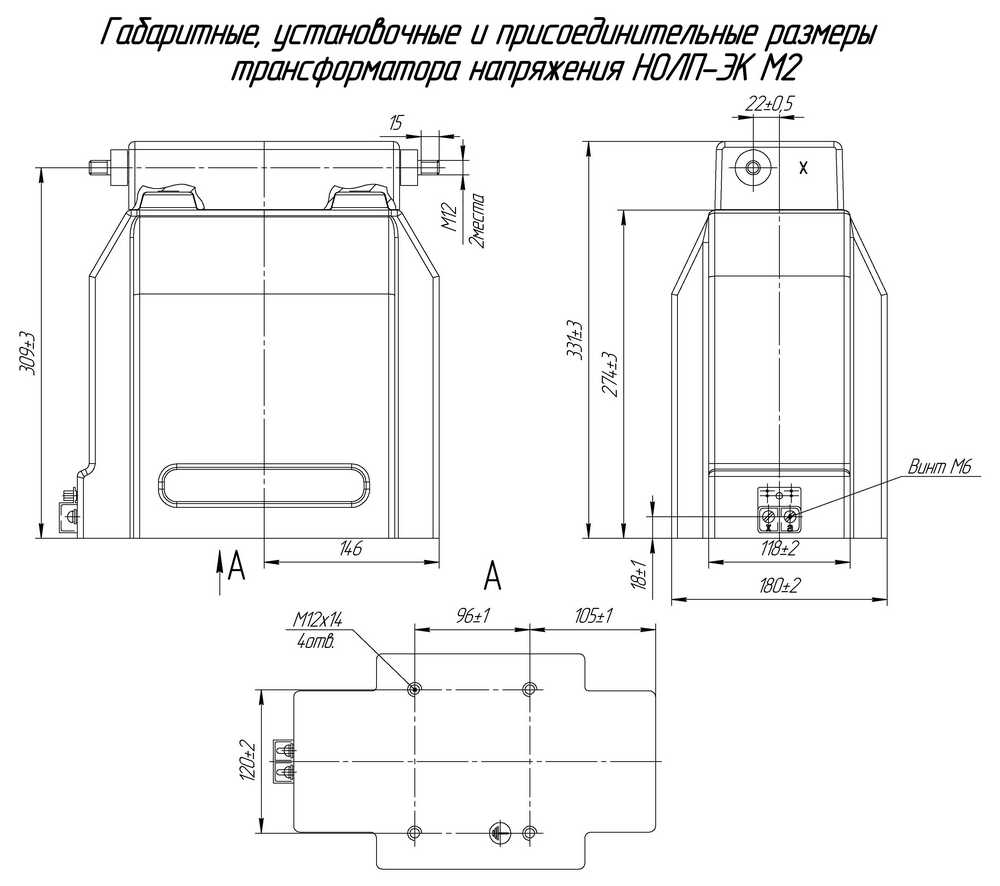

Габаритные размеры
