Current transformer TPL-EK-0,66

The main specific features of this design

Current transformer ТПЛ-ЭК – 0,66 предназначенны для питания и разделения цепей технического учета и цепей измерения от токовых цепей защит, присоединенных к одной обмотке измерения класса точности 0,5, отдельно стоящего или встроенного трансформатора тока.

Трансформаторы предназначены для не коммерческого учета.

Трансформатор тока TPL-EK-0,66 создает минимальную нормированную величину нагрузки на вторичную обмотку основного трансформатора тока при разомкнутой собственной вторичной обмотке.

Рабочее положение в пространстве - любое.

Полезная информация
Operation Manual See Download
Product passport See Download
Certificates See Download
Data Sheet form See Download
Наименование Значение
Номинальное напряжение, кВ 0,66
Наибольшее рабочее напряжение, кВ 0,72
Номинальный первичный ток, А 5
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50
Номинальные вторичные нагрузки cosϕ=0,8
обмотки для измерения, В*А от 1 до 50
обмотки для защиты, В*А от 1 до 50
Номинальный класс точности, согласно ГОСТ 7746
обмотки для измерений 0,5; 1; 3
Номинальный коэффициент безопасности приборов КБном обмотки для измерений от 5 до 30
Масса, кг не более 3
Габаритные размеры, (ДхШхВ) 145х66х156

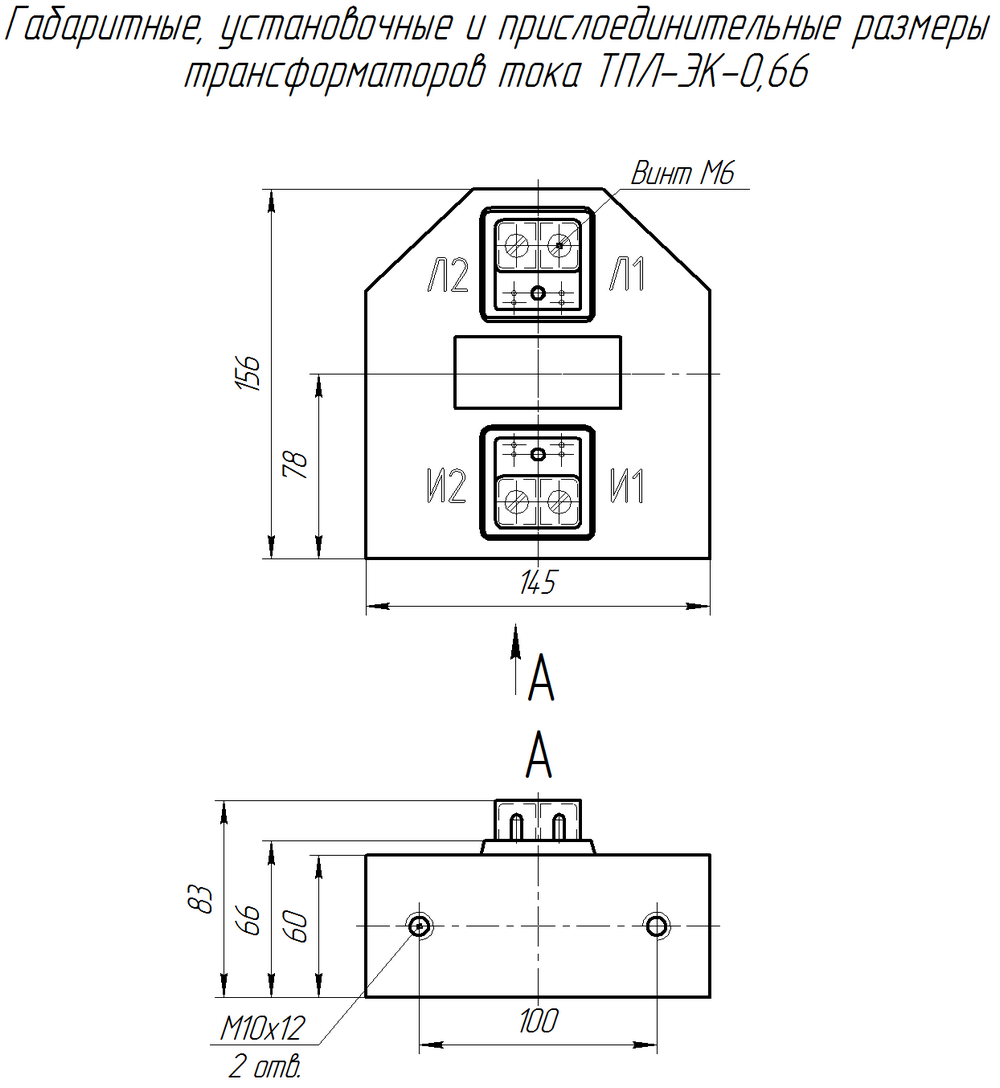

Габаритные размеры
