Трансформаторы тока ТЗЛК-0,66 125

Основные особенности данного конструктивного исполнения

Трансформаторы тока нулевой последовательности ТЗЛК – 0,66 125 предназначенны для питания схем релейной защиты от замыкания на землю отдельных фаз трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.

Рабочее положение в пространстве - любое.

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
Наименование Значение
Диаметр отверстия под кабель 125
Номинальное напряжение, кВ 0,66
Наибольшее рабочее напряжение, кВ 0,72
Коэффициент трансформации 30/1
Количество витков вторичной обмотки 30
Номинальная частота, Гц 50*
Ток односекундной темической стойкости, А 140
Значение сопротивления вторичной обмотки постоянному току, мОм 55±20%
Тип реле и схема включения Чувствительность защиты (первичный ток, А), не более***
РТЗ-51 (кол.ТТ - 1**) 2
РТЗ-51 при параллельном соединении вторичных обмоток трасформаторов (кол.ТТ - 2**) 2,5
РТЗ-51 при параллельном соединении вторичных обмоток трасформаторов (кол.ТТ - 3**) 3
РТЗ-51 при параллельном соединении вторичных обмоток трасформаторов (кол.ТТ - 4**) 3,5
РТ-40/0,2 (кол.ТТ - 1**) 8
РТ-140/0,2 (кол.ТТ - 1**) 8
Масса, кг, не более 7
Габаритные размеры, (ДхШхВ) 66х230х228



* Для трансформаторов, предназначенных для поставок на экспорт   номинальная частота – 60 Гц.

** Количество трансформаторов указано при установке на пучок кабелей для подключения одного потребителя. При этом ток небаланса кабелей в пучке не должен превышать 20 % то-ка срабатывания защиты.

*** Значения чувствительности указаны для РТ-40/0,2 РТ-140/0,2 при параллельном соединении обмоток реле и установке тока срабатывания 0,1 А, для РТ3-51 и аналогичных электронных реле при установке тока срабатывания 0,03 А; сопротивлении соединительных проводов не более 0,5 Ом.

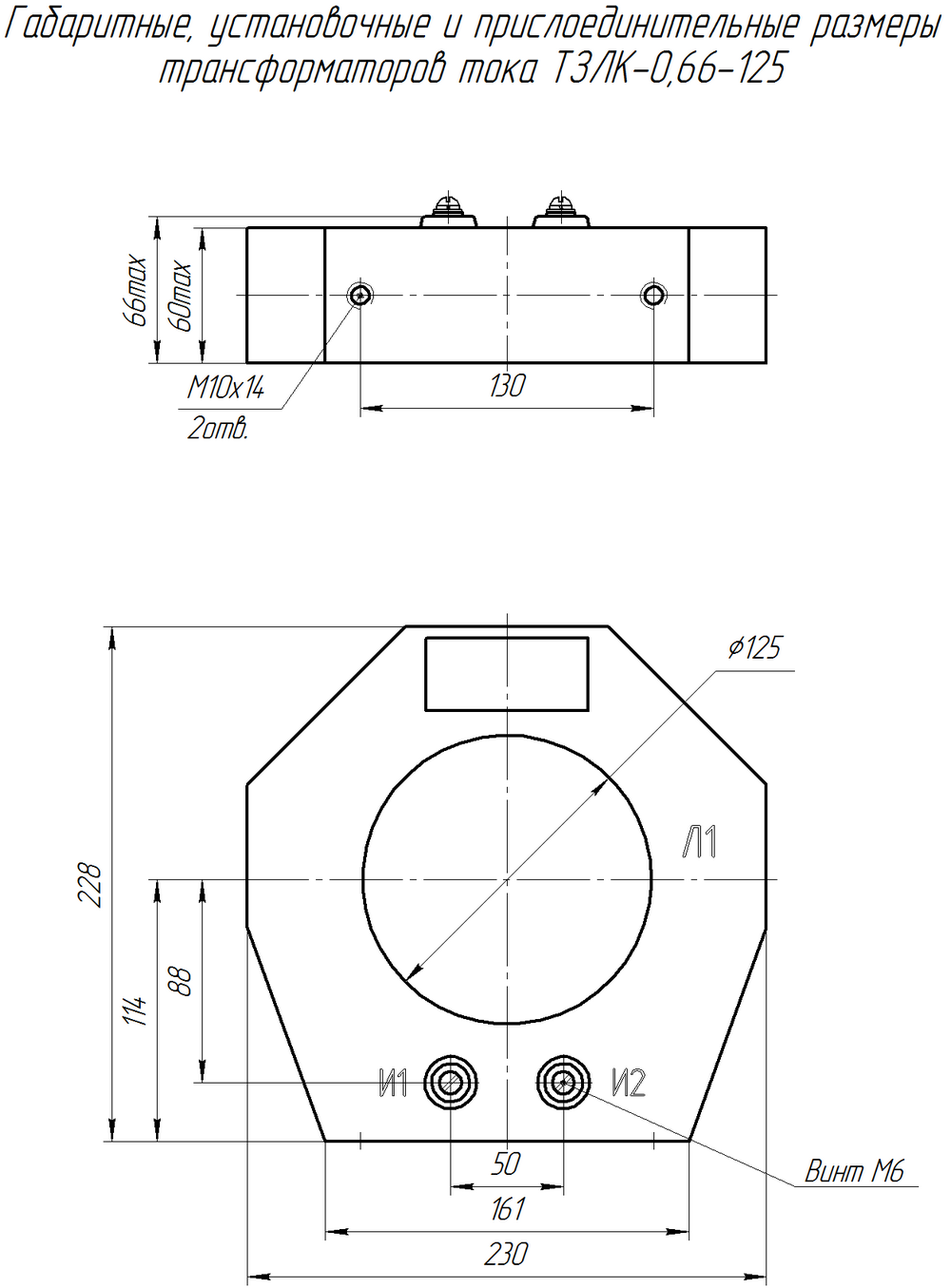

Габаритные размеры
