Трансформаторы тока ТЗЛК-0,66 70

Основные особенности данного конструктивного исполнения

Трансформаторы тока нулевой последовательности ТЗЛК – 0,66 70 предназначенны для питания схем релейной защиты от замыкания на землю отдельных фаз трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.

Рабочее положение в пространстве - любое.

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
3D-модель - Скачать
Наименование Значение
Диаметр отверстия под кабель 70
Номинальное напряжение, кВ 0,66
Наибольшее рабочее напряжение, кВ 0,72
Коэффициент трансформации 30/1
Количество витков вторичной обмотки 30
Номинальная частота, Гц 50*
Ток односекундной темической стойкости, А 140
Значение сопротивления вторичной обмотки постоянному току, мОм 50 ±20%
Тип реле и схема включения Чувствительность защиты (первичный ток, А), не более***
РТЗ-51 (кол.ТТ - 1**) 1,5
РТЗ-51 при параллельном соединении вторичных обмоток трасформаторов (кол.ТТ - 2**) 2
РТЗ-51 при параллельном соединении вторичных обмоток трасформаторов (кол.ТТ - 3**) 2,5
РТЗ-51 при параллельном соединении вторичных обмоток трасформаторов (кол.ТТ - 4**) 3
РТ-40/0,2 (кол.ТТ - 1**) 7,5
РТ-140/0,2 (кол.ТТ - 1**) 7,5
Масса, кг, не более 3
Габаритные размеры, (ДхШхВ) 65х145х156



* Для трансформаторов, предназначенных для поставок на экспорт   номинальная частота – 60 Гц.

** Количество трансформаторов указано при установке на пучок кабелей для подключения одного потребителя. При этом ток небаланса кабелей в пучке не должен превышать 20 % то-ка срабатывания защиты.

*** Значения чувствительности указаны для РТ-40/0,2 РТ-140/0,2 при параллельном соединении обмоток реле и установке тока срабатывания 0,1 А, для РТ3-51 и аналогичных электронных реле при установке тока срабатывания 0,03 А; сопротивлении соединительных проводов не более 0,5 Ом.

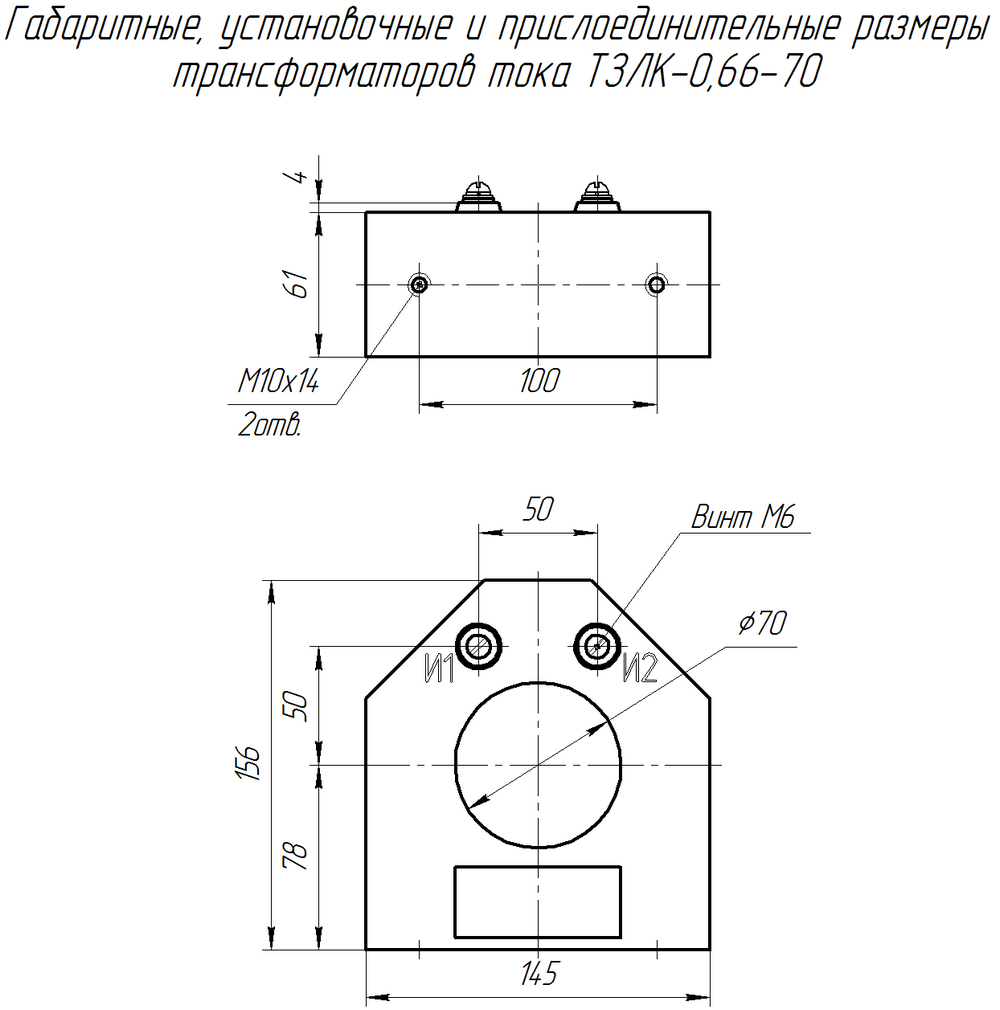

Габаритные размеры
