Трансформаторы тока ТЛО-35 М4

Основные особенности данного конструктивного исполнения

Трансформатор тока ТЛО-35 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО) внутренней установки и является комплектующим изделием.

Трансформатор тока обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 35 кВ.

Климатическое исполнение У, Т или УХЛ категория размещения 2 или 3 по ГОСТ 15150-69.

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
Бланк опросного листа Посмотреть Скачать
Наименование Значение
Номинальное напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальный первичный ток, А 5; 7,5; 10; 11; 12; 13; 14; 16; 15; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1900; 2000; 2100; 2200; 2250; 2300; 2500; 2550; 2600; 2650; 2700; 2750; 2800; 2900; 3000
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50; 60
Число вторичных обмоток до 5
Номинальные вторичные нагрузки cosϕ=0,8
обмотки для измерения, ВА от 1 до 20
обмотки для защиты, ВА от 1 до 20
Номинальный класс точности, согласно ГОСТ 7746
обмотки для измерений 0,2S; 0,2; 0,5S; 0,5; 1; 3
обмотки для защиты 5Р или 10Р
Номинальная предельная кратность Кном вторичной обмотки для защиты от 2 до 30
Номинальный коэффициент безопасности приборов КБном обмотки для измерений от 3 до 30
Ток односекундной термической стойкости, кА, при номинальном первичном токе
5-20 А 2,5; 5
30-50 А 5; 10; 20
75-100 А 10; 20; 31,5; 40
150 А 15; 20; 31,5; 40
200 А 20; 31,5; 40-60
300 А 31,5; 40-100
400-3000 А 40-100
Ток электродинамической стойкости, кА, при номинальном первичном токе
5-20 А 6,25; 12,8
30-50 А 12,8; 26; 52
75-100 А 26; 52; 81; 100
150 А 39; 52; 81; 100
200 А 52; 81; 100-150
300 А 81; 100-250
400-3000 А 100-250
Масса, кг не более 60
Габаритные размеры, (ДхШхВ) 350x250x434

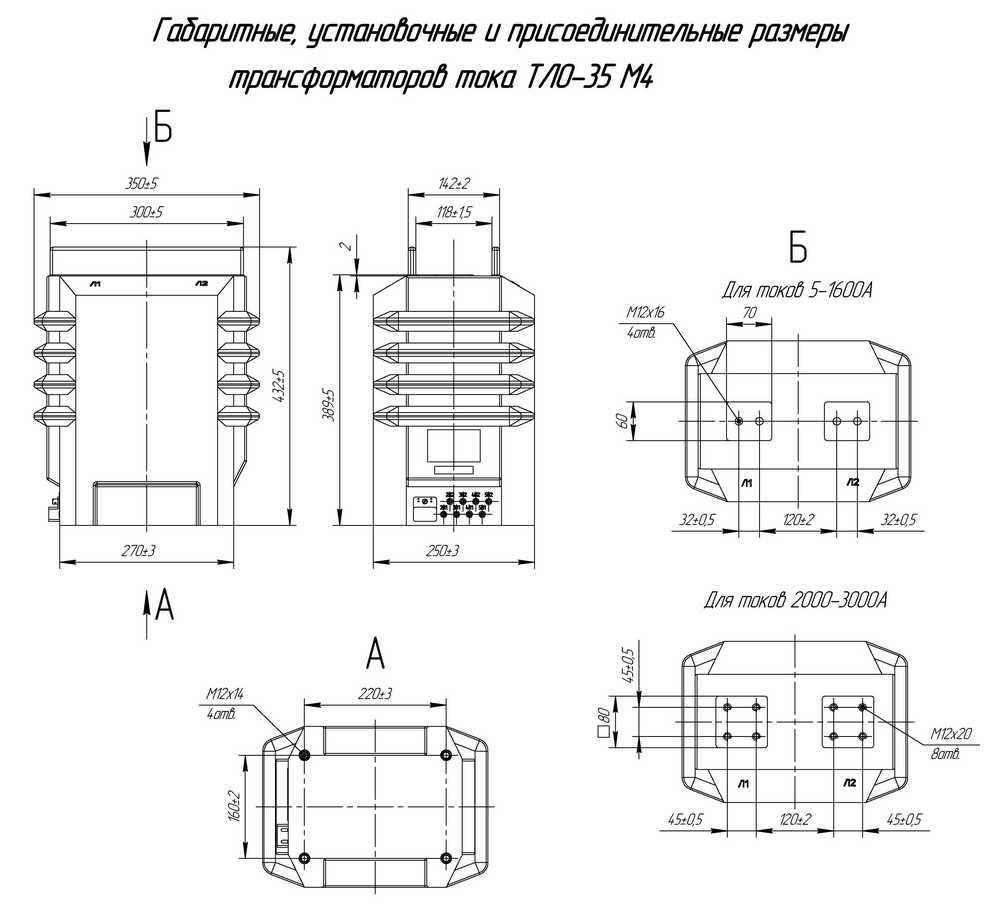

Габаритные размеры

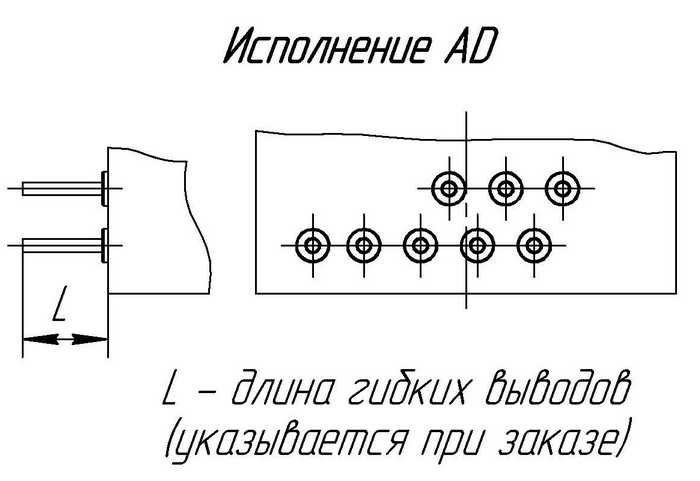

Исполнение Описание
А
АЕ
АС
F
D
