Трансформаторы тока ТЛО-24 М1

Основные особенности данного конструктивного исполнения

Трансформатор тока ТЛО-24 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО) внутренней установки и является комплектующим изделием.

Трансформатор тока обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 24 кВ.

Климатическое исполнение У, Т или УХЛ категория размещения 2 или 3 по ГОСТ 15150-69.

Варианты исполнения первичных и вторичных обмоток трансформаторов

Исполнение

Описание

A

Выводы вторичных обмоток с торца трансформатора

B

Выводы вторичных обмоток снизу трансформатора

C

Наличие крышки для защиты и пломбирования

D

С гибкими выводами вторичных обмоток

Е

С переключением по вторичной обмотке

F

С переключением по первичной обмотке

Варианты исполнений выводов вторичных обмоток определяются их количеством и наличием или отсутствием отводов и согласовываются дополнительно.

Дополнительные 3D модели можно запросить через форму запроса на сайте или по электронной почте info@tf-el.ru .

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
Бланк опросного листа Посмотреть Скачать
3D-модель - Скачать
Наименование Значение
Основные метрологические характеристики
Номинальное напряжение, кВ 20; 24
Наибольшее рабочее напряжение, кВ 26,5
Номинальный первичный ток, А* от 5 до 3000
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50; 60
Число вторичных обмоток от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746 5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 5РR; 10РR; TPX; TPY; TPZ; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А** от 2,5 до 15
Номинальная предельная кратность вторичной обмотки для защиты, Кном от 2 до 30
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном от 3 до 30
Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более 20
Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более 450
Номинальная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более 100
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности t / (для трансформаторов al классов точности TPY; TPZ; TPX), c 0,04
Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, РХR) от 1/3000 до 1
Основные технические характеристики
Масса, кг, не более до 50
Габаритные размеры, мм, не более: (ДхШхВ) 330×180×312
Средняя наработка до отказа, ч 400000
Средний срок службы, не менее, лет 30



*Для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 % и 200 % номинального первичного тока не превышают пределы допускаемых погрешностей для 120 % номинального первичного тока.

**Для классов точности TPX, TPY, TPZ по ГОСТ Р МЭК 61869-2 значения номинальной вторичной нагрузки S2ном пересчитываются по формуле, В·А:

где  Rb– номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2;

I2ном – номинальный вторичный ток, А.

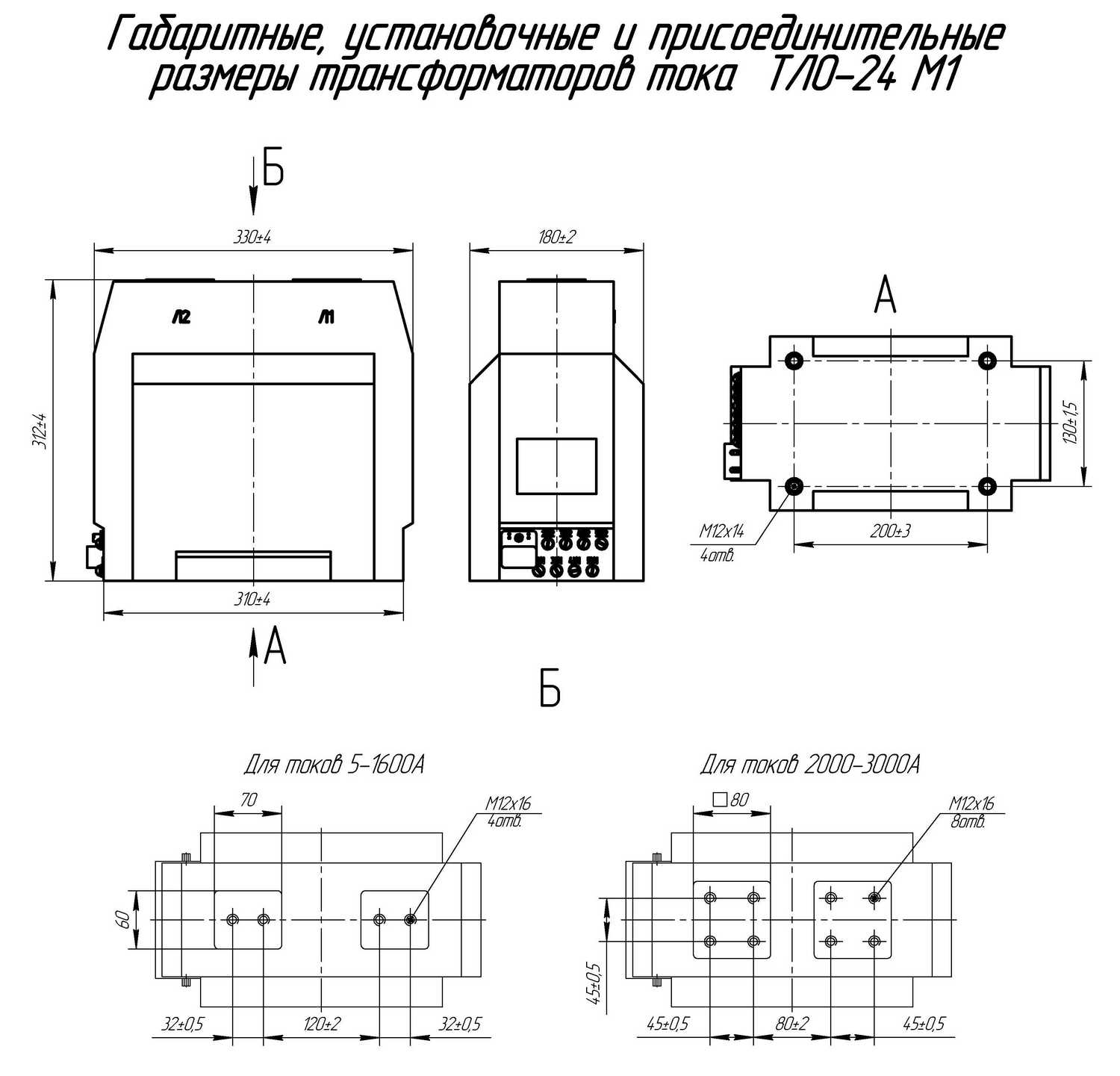

Габаритные размеры
Исполнение Описание
А
АС
АЕ

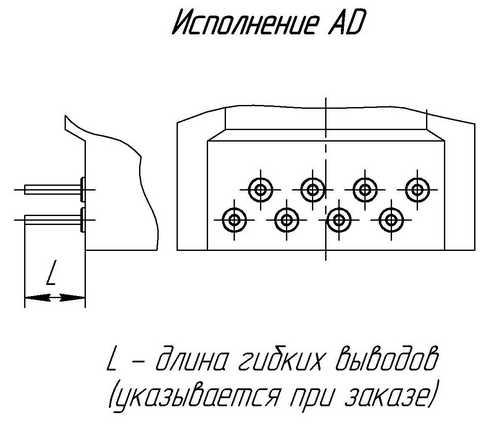

AD
В

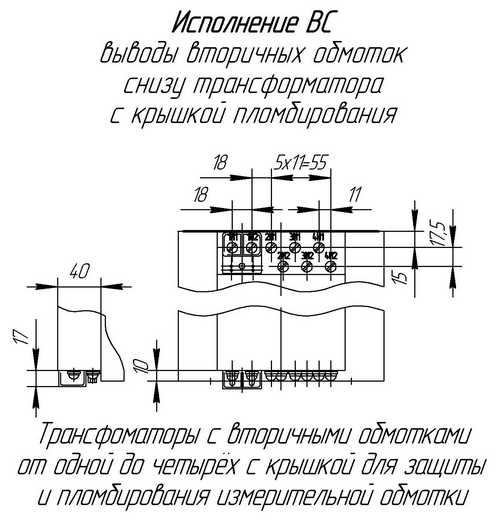

ВС

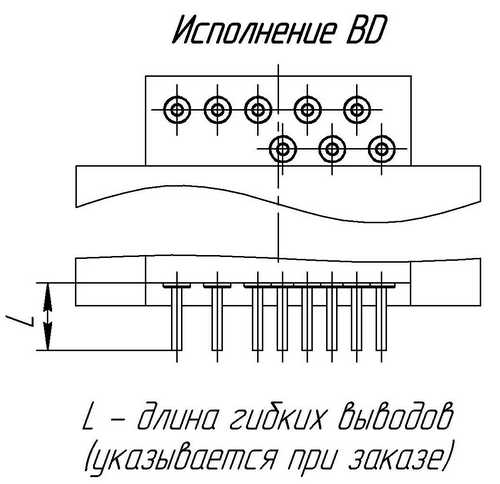

ВD
F
