Трансформаторы тока ТЛО-10 М17

Основные особенности данного конструктивного исполнения

Трансформатор тока ТЛО-10 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО) внутренней установки и является комплектующим изделием.

Трансформатор тока обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.

Климатическое исполнение У, Т или УХЛ категория размещения 2, 2.1, 3, 3.1 по ГОСТ 15150-69.

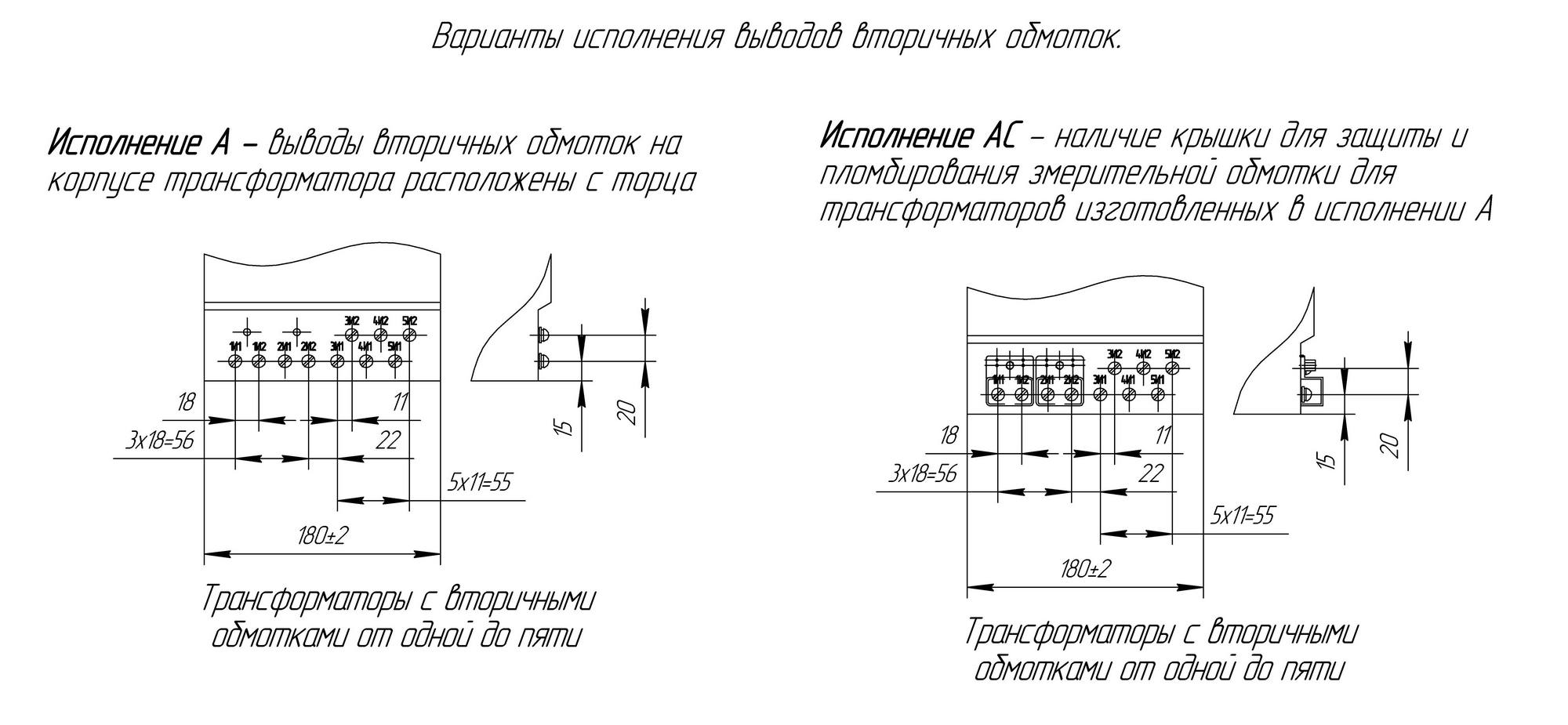

Варианты исполнения первичных и вторичных обмоток трансформаторов

Исполнение

Описание

A

Выводы вторичных обмоток с торца трансформатора

C

Наличие крышки для защиты и пломбирования

D

С гибкими выводами вторичных обмоток

Варианты исполнений выводов вторичных обмоток определяются их количеством и наличием или отсутствием отводов и согласовываются дополнительно.

Дополнительные 3D модели можно запросить через форму запроса на сайте или по электронной почте info@tf-el.ru .

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
Бланк опросного листа Посмотреть Скачать
Наименование Значение
Метрологические характеристики
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А* от 5 до 4000
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50; 60
Число вторичных обмоток от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746 5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos φ2=0,8, В·А** от 1 до 50
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos φ2=1, В·А** от 0,8 до 15
Номинальная предельная кратность вторичных обмоток для защиты Кном от 2 до 100
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном от 3 до 50
Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ не более 10%
Технические характеристики
Масса, кг, не более до 60
Габаритные размеры, (ДхШхВ), не более 389×180×314
Средняя наработка до отказа, ч 400000
Средний срок службы, не менее, лет 45



*Для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 и 200 % номинального первичного тока не превышают пределы допускаемых погрешностей для 120 % номинального первичного тока.

**Для классов точности TPX, TPY, TPZ по ГОСТ Р МЭК 61869-2 значения номинальной вторичной нагрузки S2ном пересчитываются по формуле, В·А:

где  Rb– номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2;

I2ном – номинальный вторичный ток, А.

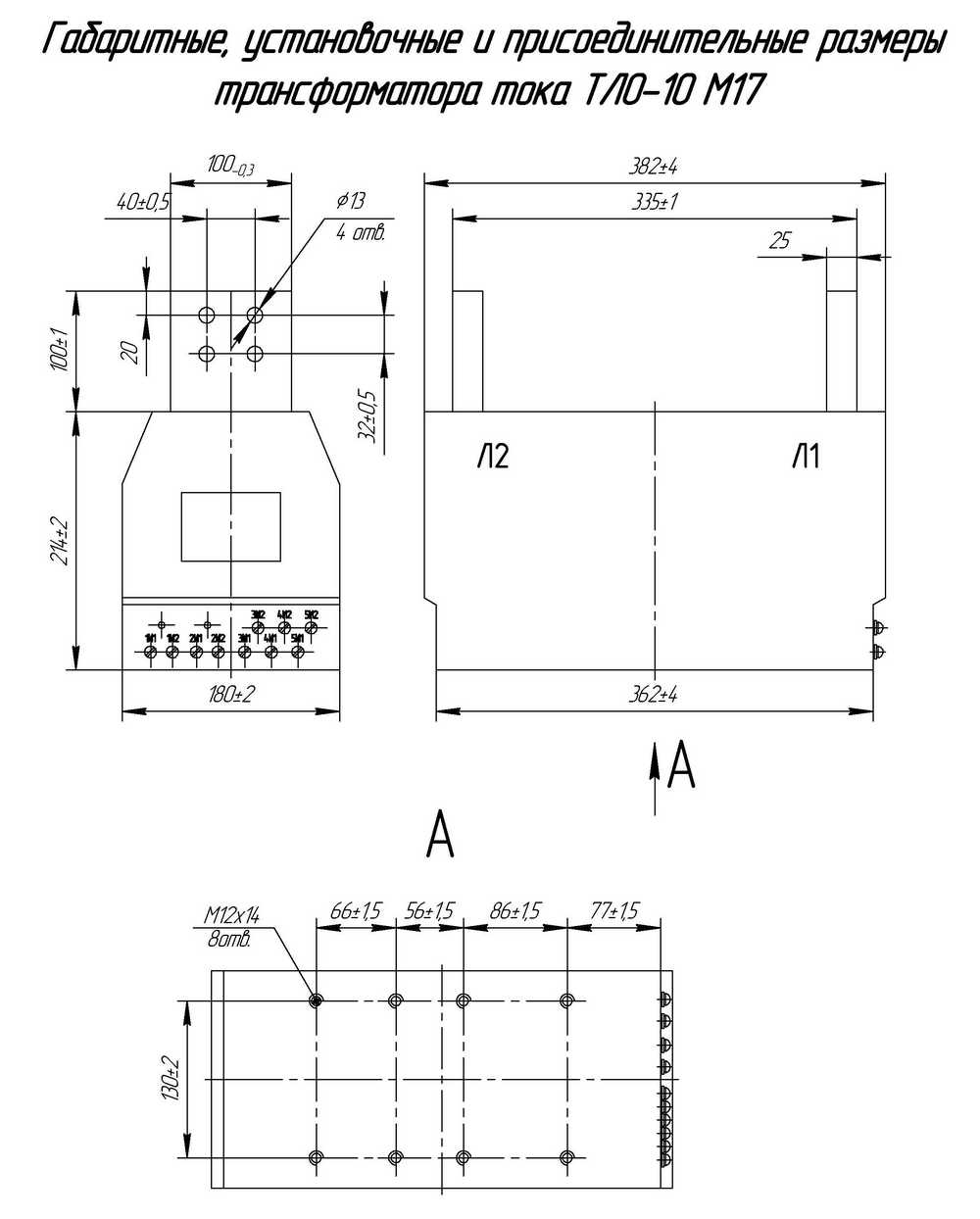

Габаритные размеры
Исполнение Описание
А, AC, AD
