Трансформаторы тока ТЛО-10 М12

Основные особенности данного конструктивного исполнения

Трансформатор тока ТЛО-10 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО) внутренней установки и является комплектующим изделием.

Трансформатор тока обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.

Климатическое исполнение У, Т или УХЛ категория размещения 2, 2.1, 3, 3.1 по ГОСТ 15150-69.

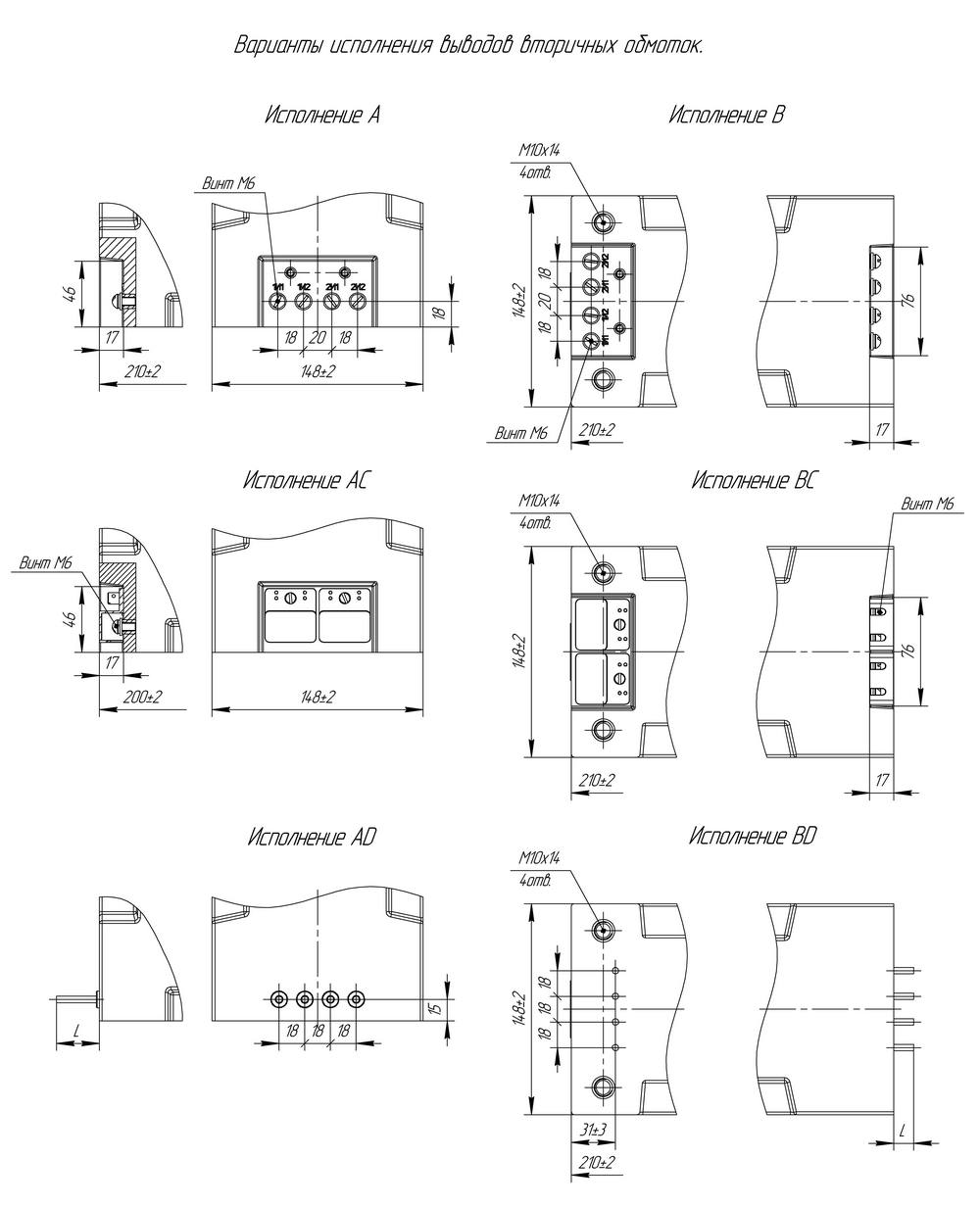

Варианты исполнения первичных и вторичных обмоток трансформаторов

Исполнение

Описание

A

Выводы вторичных обмоток с торца трансформатора

B

Выводы вторичных обмоток снизу трансформатора

C

Наличие крышки для защиты и пломбирования

D

С гибкими выводами вторичных обмоток

Варианты исполнений выводов вторичных обмоток определяются их количеством и наличием или отсутствием отводов и согласовываются дополнительно.

Дополнительные 3D модели можно запросить через форму запроса на сайте или по электронной почте info@tf-el.ru .

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
Бланк опросного листа Посмотреть Скачать
3D-модель - Скачать
Наименование Значение
Метрологические характеристики
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А* от 5 до 1600
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50; 60
Число вторичных обмоток от 1 до 2
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746 5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos φ2=0,8, В·А** от 1 до 50
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos φ2=1, В·А** от 0,8 до 15
Номинальная предельная кратность вторичных обмоток для защиты Кном от 2 до 100
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном от 3 до 50
Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ не более 10%
Технические характеристики
Масса, кг, не более до 15
Габаритные размеры, (ДхШхВ), не более 210×148×267
Средняя наработка до отказа, ч 400000
Средний срок службы, не менее, лет 45



*Для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 и 200 % номинального первичного тока не превышают пределы допускаемых погрешностей для 120 % номинального первичного тока.

**Для классов точности TPX, TPY, TPZ по ГОСТ Р МЭК 61869-2 значения номинальной вторичной нагрузки S2ном пересчитываются по формуле, В·А:

где  Rb– номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2;

I2ном – номинальный вторичный ток, А.

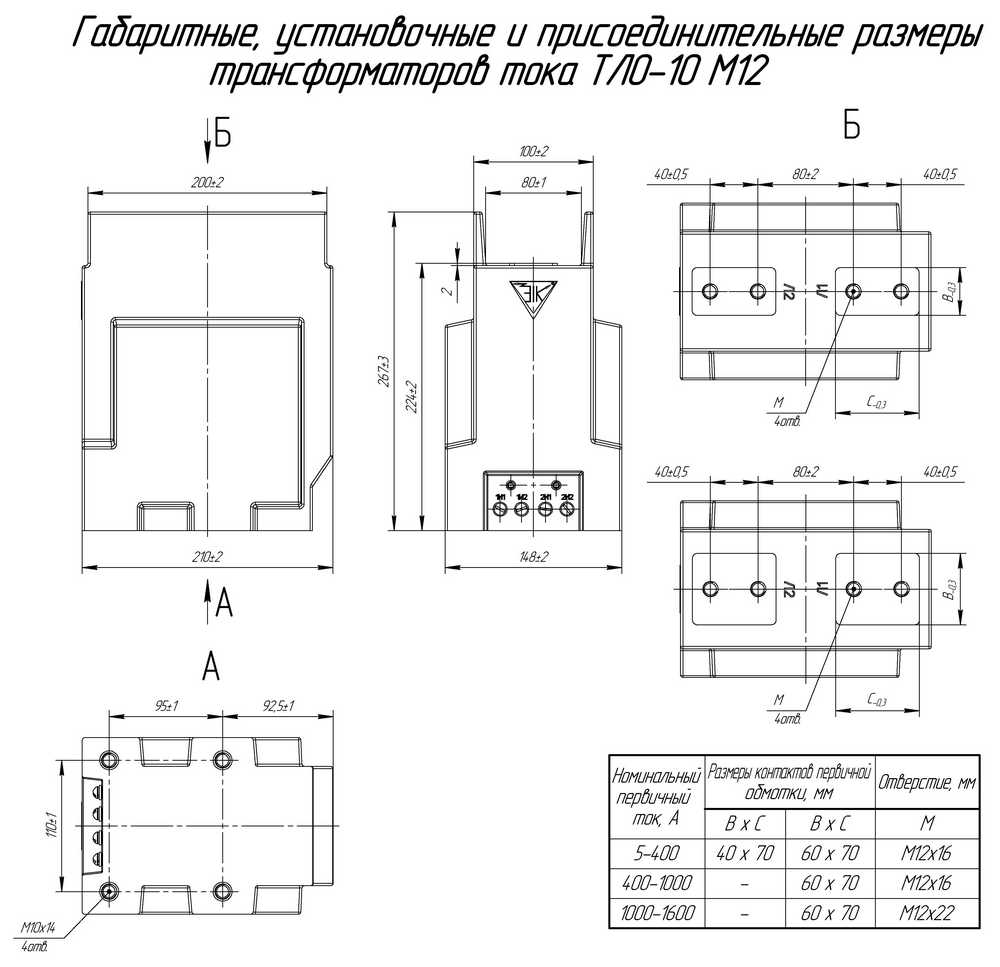

Габаритные размеры
Исполнение Описание
А, AC, AD, В, BC, BD
