Трансформаторы напряжения ЗНОЛ-ЭК М9

Основные особенности данного конструктивного исполнения

Заземляемые трансформаторы напряжения ЗНОЛ-ЭК М9 на классы напряжения  3; 6; 10 кВ с литой изоляцией предназначены для работы в системах электроснабжения с изолированной нейтралью, а так же с нейтралью, заземленной через дугогасящий реактор или резистор,  в цепях измерения, защиты, автоматики, управления, сигнализации переменного тока частоты 50 и 60 Гц, номинальным напряжением от 3 до 10 кВ на электрических станциях всех видов, включая атомные электростанции, а также на электроподстанциях энергосистем, промышленных и сельскохозяйственных объектов, а так же для поставок на экспорт.

Трансформаторы напряжения рассчитаны на широкое применение в комплектных распределительных устройствах внутренней и наружной установки, камерах КСО, токопроводах генераторного напряжения и напряжения собственных нужд электростанций и подстанций.

Трансформаторы ЗНОЛ-ЭК могут применяться для контроля показателей качества электрической энергии (ПКЭ).

Климатическое исполнение трансформаторов «У», «УХЛ» или «Т», категории размещения 2, 2.1, 3, 3.1 ГОСТ 15150-69 и ГОСТ 15543.1-89.

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
Бланк опросного листа Посмотреть Скачать
Наименование Значение
Основные метрологические характеристики
Класс напряжения, кВ от 3 до 10
Наибольшее рабочее напряжение, кВ от 3,6 до 12
Номинальное напряжение первичной обмотки, В от 3000/√3 до 11000
Номинальное напряжение вторичной обмотки, В от 100/3 до 800
Классы точности вторичных обмоток по ГОСТ 1983 0,2; 0,5; 1,0; 3,0; 3Р; 6Р
Номинальная мощность вторичной обмотки, В·А от 1,25 до 300
Предельная мощность (вне класса точности), В·А 160; 250; 400; 630
Номинальная частота, Гц 50 или 60
Группа соединения обмоток:
- с одной вторичной обмоткой 1/1-0
- с двумя вторичными обмотками 1/1/1-0-0
- с тремя вторичными обмотками 1/1/1/1-0-0-0
- с четырьмя вторичными обмотками
Дополнительные метрологические характеристики < δ
Основная частота, Гц 50
Диапазон отклонения частоты (Δf) , Гц 45…55
Диапазон масштабного преобразования отклонения номинального напряжения, % от Uном 80 ≤ Uном ≤ 120
Диапазон масштабного преобразования отрицательного изменения напряжения, % от Uном 0,1≤ U(-) < 80
Диапазон масштабного преобразования положительного изменения напряжения, % от Uном 120 < U(+) ≤ 200
Класс точности 0,2 0,5 1,0 3,0
Пределы относительной погрешности коэффициента масштабного преобразования при отклонении номинального напряжения на основной частоте (δКu ном), %, не более ± 0,2 ± 0,5 ± 1,0 ± 3,0
Пределы относительной погрешности коэффициента масштабного преобразования при отрицательном изменении напряжения на основной частоте (δКu(-)), %, не более ± 0,5 ± 1,0 ± 2,0 ± 6,0
Пределы относительной погрешности коэффициента масштабного преобразования при положительном изменении напряжения на основной частоте (δКu(+)), %, не более ± 0,3 ± 0,75 ± 1,5 ±4,5
Номинальные значения коэффициента масштабного преобразования напряжения на основной частоте (Кu ном) 30…350
Диапазон преобразования коэффициентов гармонических составляющих напряжения основной частоты КU(n), в % от Uном от 0,1 до 15,0
Номер преобразуемых гармонических составляющих напряжения основной частоты (n) 2…50
Пределы допускаемой погрешности преобразования гармонических составляющих напряжения основной частоты, %, не более ± ((δКu ном) + 0,001 · Кu ном · n)
Основные технические характеристики
Габаритные размеры, мм, не более, (Д×Ш×В) 335×148×220
Масса, кг, не более до 20
Средняя наработка на отказ, ч 4000000
Средний срок службы, лет 30

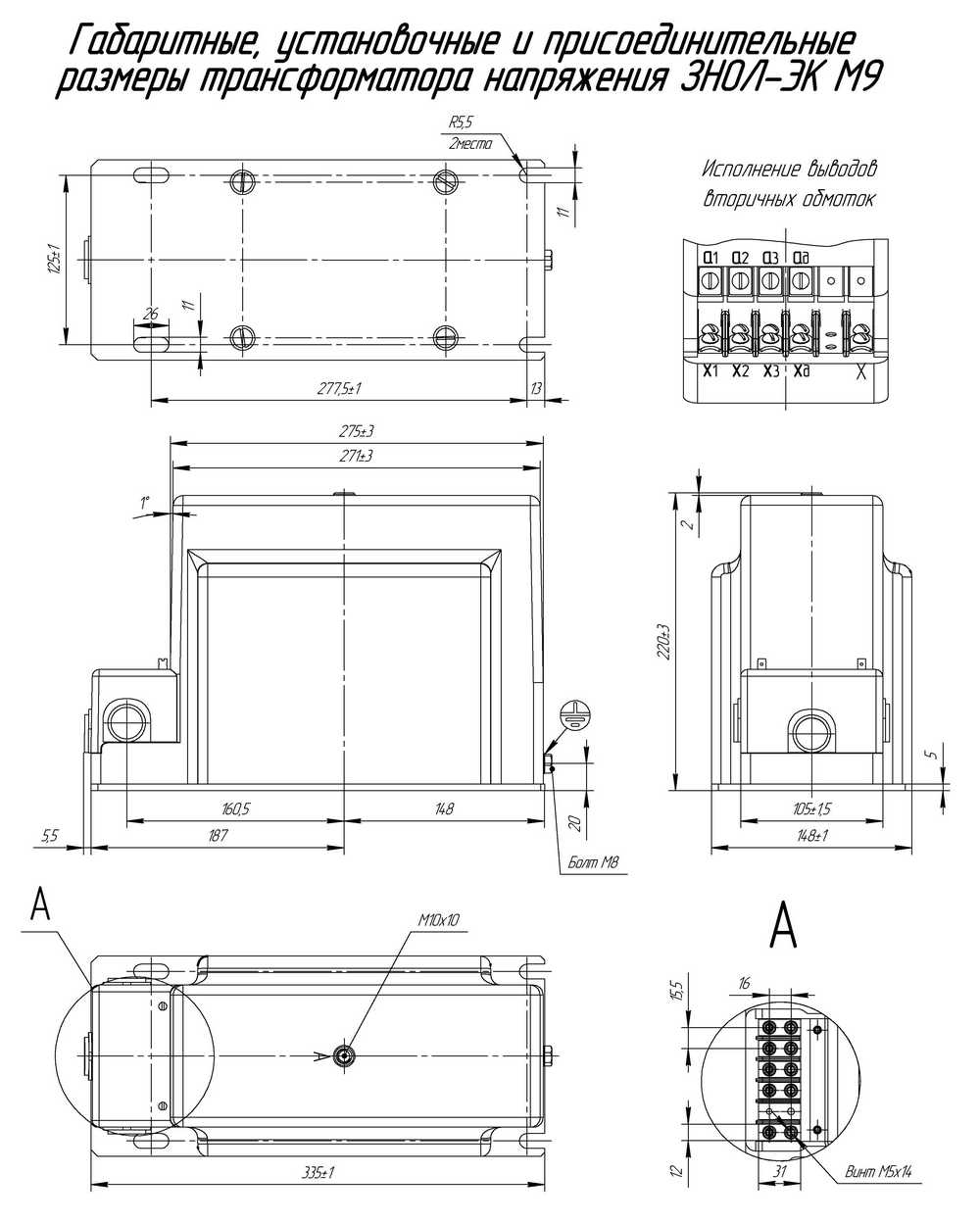

Габаритные размеры
