Трансформаторы напряжения НАЛИ-ЭК М8П

Основные особенности данного конструктивного исполнения

Трансформаторы напряжения антирезонансные НАЛИ-ЭК М8П на классы напряжения  15, 20 кВ с литой изоляцией предназначены для работы в системах электроснабжения с изолированной нейтралью, а так же с нейтралью, заземленной через дугогасящий реактор или резистор, в цепях измерений, защиты, автоматики, управления, сигнализации переменного тока частотой 50 и 60 Гц, номинальным напряжением от 15 до 20 кВ на электрических станциях всех видов, включая атомные электростанции, электрические подстанции, высоковольтные линии, а так же для поставок на экспорт.

Трансформаторы напряжения антирезонансные НАЛИ-ЭК установливаются в комплектных распределительных устройствах внутренней и наружной установки, камерах КСО, токопроводах генераторного напряжения и напряжения собственных нужд электростанций и подстанций.

Климатическое исполнение «У», «УХЛ» или «Т», категории размещения 2, 2.1 или 3, 3.1 ГОСТ 15150-69 и ГОСТ 15543.1-89.

НАЛИ-ЭК М8П состоит из однофазных трансформаторов напряжения заземляемых ЗНОЛП-ЭК М8

Полезная информация
Сертификаты Посмотреть Скачать
3D-модель - Скачать
Наименование Значение
Класс напряжения по ГОСТ 1516.1 и ГОСТ 1516.3 15; 20
Наибольшее рабочее напряжение, кВ 17,5; 24
Номинальное напряжение первичной обмотки, В от 13800 до 22000
Классы точности вторичных обмоток по ГОСТ 1983-2015 0,2; 0,5; 1,0; 3,0; 3Р; 6Р
Номинальное линейное напряжение вторичных обмоток, В от 100 до 800
Номинальная трехфазная мощность вторичных обмоток, В·А, не более: в классе точности
0,2 105
0,5 240
1 300
3; 3Р; 6Р 600
Номинальная частота, Гц 50 или 60
Габаритные размеры (ВхДхШ), мм, не более: 494×788×678
Масса, кг, не более: 231
Климатическое исполнение по ГОСТ 15150-69 У; УХЛ; Т
Категория размещения по ГОСТ 15150-69 2; 2.1; 3; 3.1

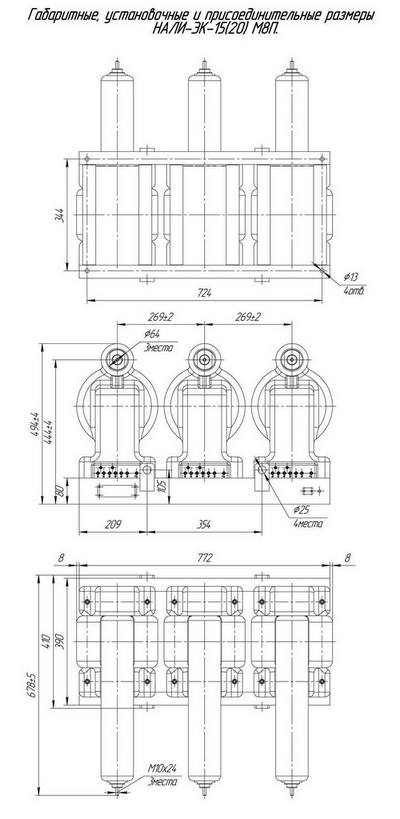

Габаритные размеры
