Трансформаторы напряжения НАЛИ-ЭК-24 М3

Основные особенности данного конструктивного исполнения

Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-ЭК-24 М3 на класс напряжения  24 кВ с литой изоляцией предназначены для работы в системах электроснабжения с изолированной нейтралью, а так же с нейтралью, заземленной через дугогасящий реактор или резистор, в цепях измерений, защиты, автоматики, управления, сигнализации переменного тока частотой 50 и 60 Гц, номинальным напряжением 24 кВ на электрических станциях всех видов, включая атомные электростанции, электрические подстанции, высоковольтные линии, а так же для поставок на экспорт.

Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-ЭК установливаются в комплектных распределительных устройствах внутренней и наружной установки, камерах КСО, токопроводах генераторного напряжения и напряжения собственных нужд электростанций и подстанций.

Климатическое исполнение «У», «УХЛ» или «Т», категории размещения 2, 2.1 или 3, 3.1 ГОСТ 15150-69 и ГОСТ 15543.1-89.

НАЛИ-ЭК-24 М3 состоит из однофазных трансформаторов напряжения заземляемых ЗНОЛ-ЭК М3

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
3D-модель - Скачать
Наименование Значение

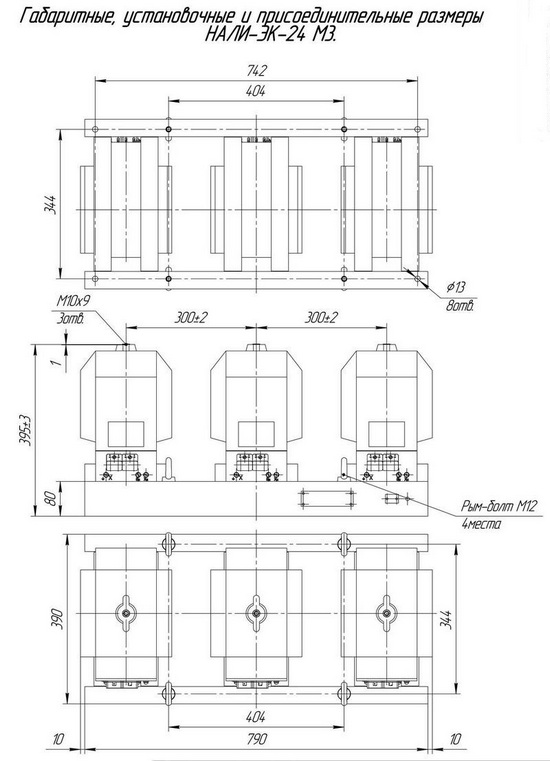

Габаритные размеры
