Трансформаторы напряжения 3хЗНОЛП-ЭК М6Т

Основные особенности данного конструктивного исполнения

Трёхфазная группа 3хЗНОЛП-ЭК М6Т состоит  из трёх однофазных трансформаторов напряжения ЗНОЛП-ЭК габарита М6 на классы напряжения 3; 6; 10 кВ, собранных в группу расположенную на раме и снабженную резисторами.

Перейти на страницу ЗНОЛП-ЭК М6



Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
Бланк опросного листа Посмотреть Скачать
3D-модель - Скачать
Наименование Значение
Основные метрологические характеристики
Класс напряжения, кВ от 3 до 10
Наибольшее рабочее напряжение, кВ от 3,6 до 12
Номинальное линейное первичное напряжение, В от 3000 до 11000
Номинальное линейное напряжение основной вторичной обмотки, В от 100 до 800
Трёхфазная мощность в классе точности, В·А 0,2 0,5 1,0 3,0; 3Р; 6Р
150 300 450 600
Мощность нагрузки на выводах разомкнутого треугольника вторичной обмотки при напряжении 100 В и коэффициенте мощности 0,8 (характер нагрузки индуктивный), В·А 400
Напряжение на выводах разомкнутого треугольника вторичных обмоток:
- при симметричном режиме работы сети, В, не более 3
- при замыкании одной из фаз сети на землю, В от 90 до 110
Основная частота, Гц 50
Группа соединения обмоток:
- с одной вторичной обмоткой 1/1-0
- с двумя вторичными обмотками 1/1/1-0-0
- с тремя вторичными обмотками 1/1/1/1-0-0-0
- с четырьмя вторичными обмотками

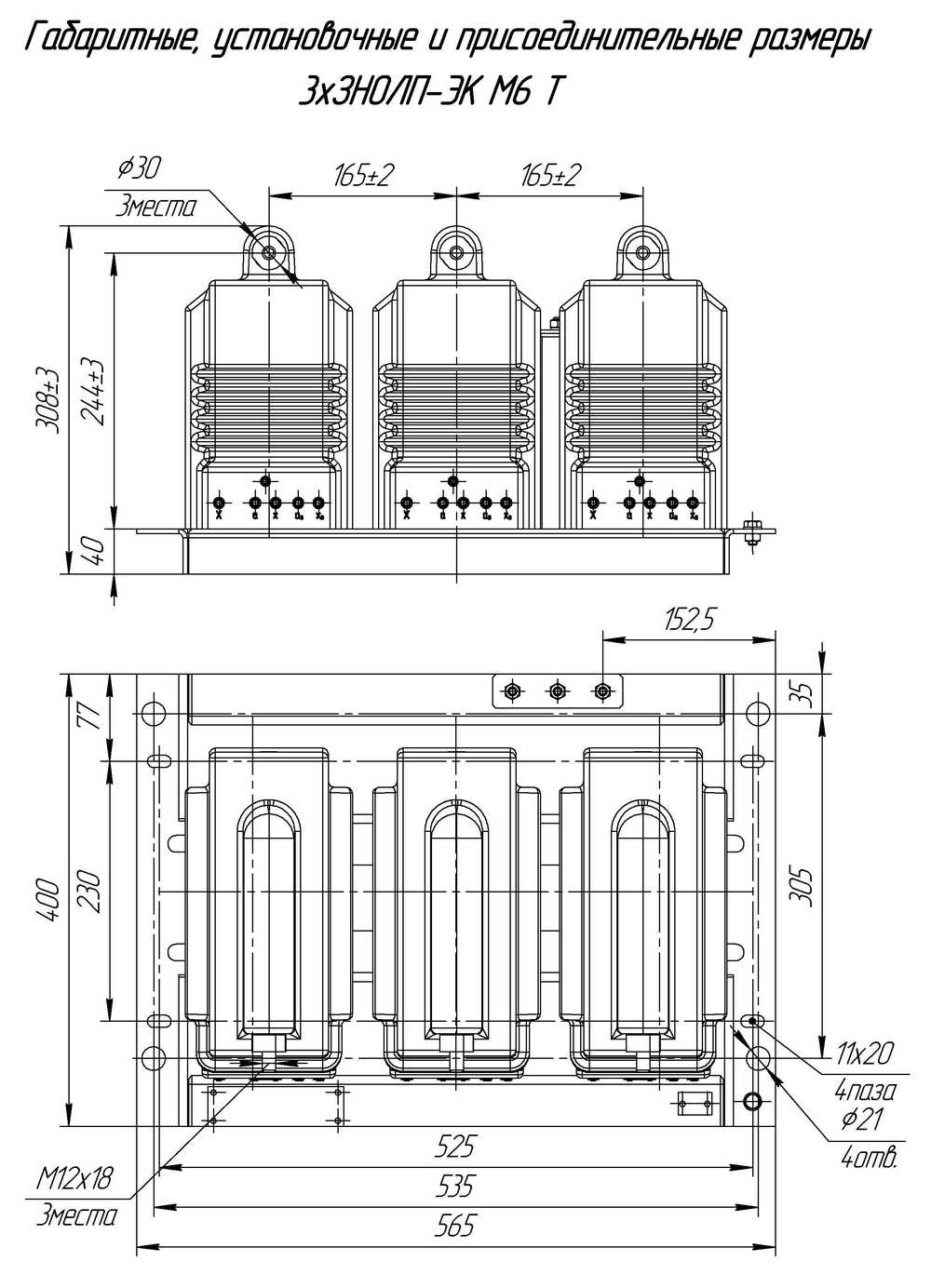

Габаритные размеры
