Литые электротехнические изделия ИПЛ-10/8 IV

Основные особенности данного конструктивного исполнения

Изоляторы проходные полимерные ИПЛ-10/8 IV предназначены для проведения и изоляции токоведущих частей в закрытых распределительных устройствах (КРУ) электрических станций и подстанций, комплектных распределительных устройствах на переменное напряжение до 10 кВ, частотой 50 Гц и выполняются в клима-тическом исполнении УХЛ и Т, категории размещения 2 и 3.

Изоляторы ИПЛ-10/8 IV являются комплектующими изделиями и изготовлены из полиуретановой смолы, которая обладает высокой трейкингостойкостью и хорошими электроизоляционными свойствами.





Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
Наименование Значение
Изоляторы проходные полимерные ИПЛ-10/8 УХЛ2
Номинальное напряжение, кВ 10
Номинальный ток, А 1250; 1600; 2000
Односекундный ток термической стойкости, кА 40
Испытательное напряжение грозового импульса, кВ 75
Испытательное напряжение промышленной частоты в сухом состоянии, кВ 42
Испытательное напряжение промышленной частоты в условиях выпадения росы, кВ 28
Пробивное напряжение промышленной частоты в изоляционной среде, кВ 67
Минимальное разрушающее усилие на изгиб, кН 8

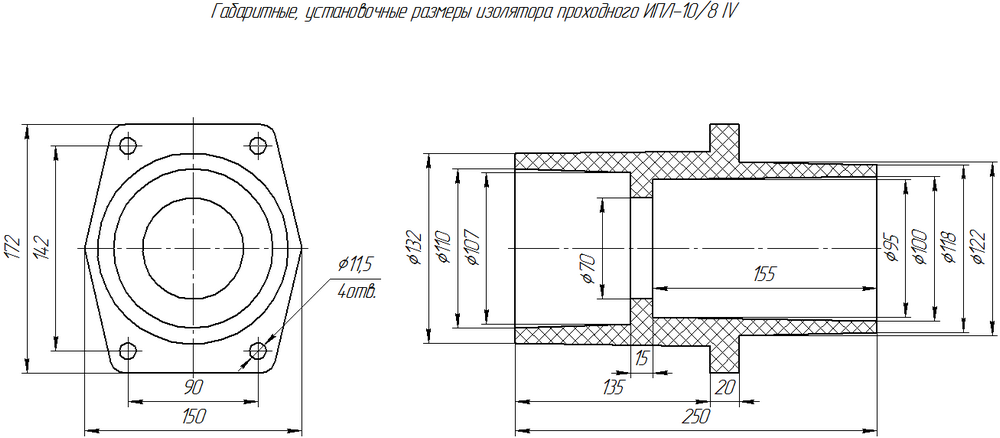

Габаритные размеры
