Литые электротехнические изделия ИОЛ-4/10 III

Основные особенности данного конструктивного исполнения

Изоляторы опорные полимерные ИОЛ-4/10 III предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и комплектных распределительных устройствах (КРУ) электрических станций и подстанций трёхфазного переменного напряжения до 10 кВ, выполняются в климатическом исполнении УХЛ и Т, категории размещения 2 и 3.
Изоляторы ИОЛ-4/10 III являются комплектующими изделиями и изготовлены из полиуретановой смолы, которая обладает высокой трейкингостойкостью и хорошими электроизоляционными свойствами.

Варианты исполнения ИОЛ-4/10 III:

IIIA - высота изолятора 124 мм, установочные отверстия -  М10;

IIIБ - высота изолятора 120 мм,установочные отверстия -  М8.

Полезная информация
Руководство по эксплуатации Посмотреть Скачать
Паспорт изделия Посмотреть Скачать
Сертификаты Посмотреть Скачать
3D-модель - Скачать
Наименование Значение
Номинальное напряжение, кВ 10
Испытательное напряжение грозового импульса, кВ 75
Испытательное напряжение промышленной частоты в сухом состоянии, кВ 42
Испытательное напряжение промышленной частоты в условиях выпадения росы, кВ 28
Пробивное напряжение промышленной частоты в изоля-ционной среде, кВ 170
Напряжение затухания частичных разрядов, кВ 8
Минимальное разрушающее усилие при изгибе, кН 4
Рабочий диапазон температур, °С от -60 до +45
Масса, кг, не более 0,91

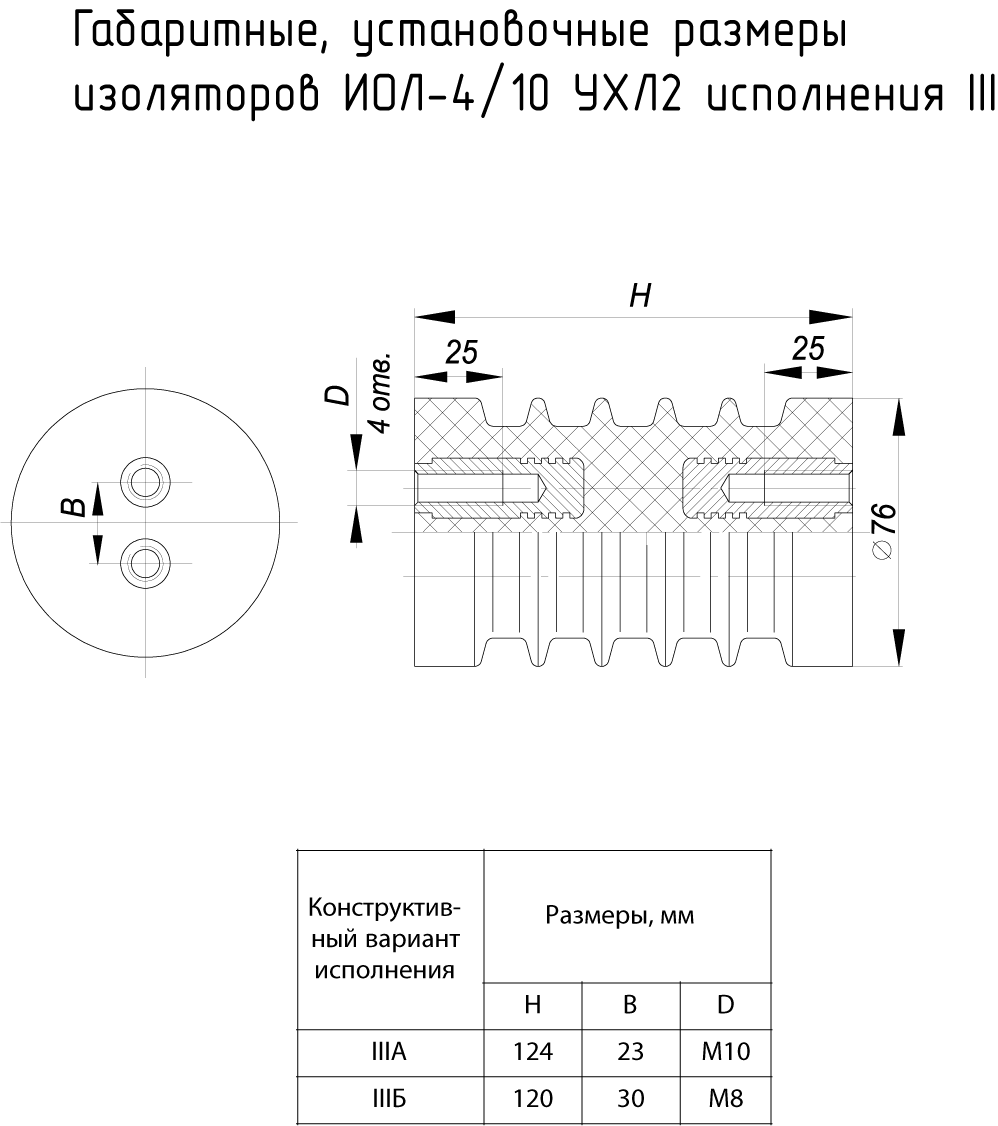

Габаритные размеры
